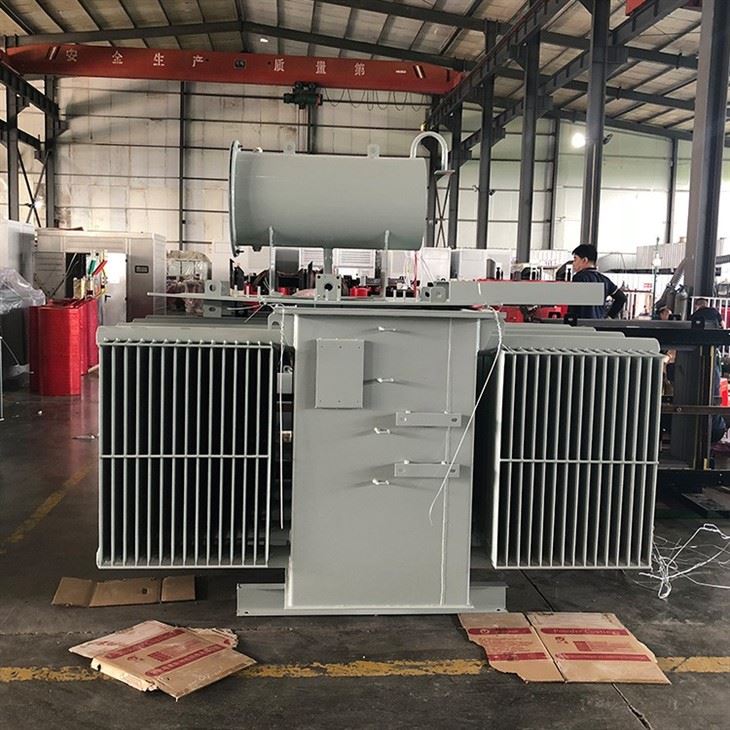

Trasformatore da 2000 KVA

Trasformatori trifase del tipo ermeticamente sigillati, immersi in olio, a raffreddamento naturale (ONAN) per installazione interna, progettati per l'utilizzo in sistemi di distribuzione trifase MT/BT.

Invia la tua richiesta

Caratteristiche

Descrizione dei prodotti

Specifiche del trasformatore da 2000 KVA

Specifiche tecniche del trasformatore da 2000 KVA

Potenza nominale	2000KVA
Tensione nominale	10/0,4 kV
Valutazione attuale	115.5/2886.8A
Frequenza	50Hz
Numero di fase	trifase
Tocca Cambia	±2X2.5%
Gruppo vettoriale	Din11
Metodo di raffreddamento	AN/AF
Corrente a pieno carico del trasformatore da 2000 KVA	2886.8A
Impedenza del trasformatore da 2000 KVA	4.98%
Perdite del trasformatore da 2000 KVA
Nessuna perdita di carico del trasformatore da 2000 KVA	2590W
Perdita di carico	16300W
Livello di isolamento	Alta tensione LI75/AC35kV
	BT AC5kV
Peso del trasformatore 2000 KVA	5135kg
Dimensioni del trasformatore da 2000 KVA	175011001860 mm

Targhetta del trasformatore da 2000 KVA

RAPPORTO DI PROVA

2000 KVA Transformer Test Report

Perché scegliere noi

1. STANDARD DI CONFORMITÀ

Per essere accettati, tutti i nostri trasformatori sono conformi ai requisiti delle seguenti raccomandazioni, standard e specifiche:

Riferimento	Scopo
CEI 60076-1	Trasformatori di potenza Generale
CEI 60076-2	Aumento della temperatura
CEI 60076-3	Livelli di isolamento dei trasformatori di potenza, prove dielettriche e distanze esterne in aria
CEI 60076-4	Guida ai trasformatori di potenza per testare trasformatori e reattori di potenza con impulso di fulmine e impulso di commutazione
CEI 60076-5	Capacità del trasformatore di potenza di resistere al cortocircuito
CEI 60076-16	Trasformatori per applicazioni su turbine eoliche
IT50588-1	Trasformatori di media potenza 50 Hz, con tensione massima per apparecchiature non superiore a 36 kV
CEI 60076-12	Guida al carico per trasformatori di potenza a secco

2. PROVE ELETTRICHE

2.1. TEST DI ROUTINE

Tali prove verranno eseguite su tutti i trasformatori dopo la fabbricazione, consentendo di produrre per ciascuno di essi un certificato di prova ufficiale:

- misura della resistenza degli avvolgimenti

- misura del rapporto di trasformazione e del gruppo vettoriale

- misura della tensione di impedenza e della perdita di carico

- misura delle perdite a vuoto e della corrente a vuoto

- prova dielettrica a tensione applicata a 10kV

- prova dielettrica a tensione indotta

- misura delle scariche parziali.

Tutti questi test sono conformi agli standard IEC 60076-11 e IEC da 60076-1 a 60076-3.

2.2. PROVE DI TIPO O PROVE SPECIALI

I trasformatori saranno di tipo collaudato.

- test di riscaldamento effettuato secondo il metodo del carico simulato definito dalla norma IEC 60076.

- prova dell'impulso atmosferico secondo la norma IEC 60076-3

- prova di cortocircuito secondo IEC 60076-5

- misurazioni del livello di rumore in conformità con la norma IEC 60076-10.

Tutti questi test sono conformi agli standard IEC 60076-11 e IEC da 60076-1 a 60076-5.

3. LA NOSTRA AZIENDA

La nostra azienda ha più di 10 anni di esperienza nella produzione e installazione per garantire il perfetto sistema di trasformazione. Ti forniremo i documenti, i certificati e il rapporto di prova necessari.

Possiamo essere responsabili della progettazione, della fornitura di trasformatori completi secondo le vostre esigenze e di fornire disegni soddisfacenti per il nostro utente del trasformatore.
