Qual è la sottostazione compatta?

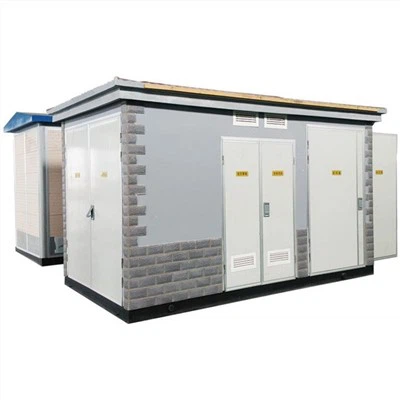

La sottostazione compatta, nota anche come sottostazione prefabbricata, è una sorta di apparecchiatura di distribuzione compatta interna ed esterna . che combina l'attrezzatura dell'interruttore ad alta tensione, i trasformatori di distribuzione e le apparecchiature di distribuzione dell'energia a bassa tensione, in un determinato insulato di cablaggio, installati in una struttura in acciaio che è un'umidità, polvere, polvere, ratto, protezione contro il carenaggio, a causa di un asilo di cablaggio mobile . È adatto per mine, fabbriche, campi di petrolio e gas e centrali eoliche . sostituisce la casa di distribuzione civile originale e la centrale elettrica e diventa un nuovo set completo di trasformatore e apparecchiature di distribuzione .

Quali sono i vantaggi della sottostazione compatta

Costi complessivi ridotti

Rispetto a una sottostazione convenzionale, queste unità sono pre-assemblate, il che aiuta a ridurre al minimo i costi . Quindi, vi è una riduzione del costo di trasporto di più parti e cablaggio sul campo e test in loco . che è risparmio di costi e risparmio temporale .

Un'impronta minore

Le sottostazioni compatte sono progettate in un modo che usano pochissimo spazio . e persino adattarle in diverse configurazioni non è così impegnativo come le sottostazioni convenzionali . trasportarle nella posizione desiderata è facile e non c'è bisogno di ulteriori autorizzazioni elettriche grazie alle apparecchiature coperte .}}}

Pericoli ambientali eliminati

È necessario scavare il terreno per la sottostazione convenzionale che influisce sul drenaggio naturale, ma non è il caso con una sottostazione compatta . poiché un contenitore metallico a prova di manomissione viene utilizzato per contenere l'unità, aiuta a sradicare diverse minacce ambientali come conduttori a terra esposti e scherma .}

Inoltre, il contenitore aiuta anche a prevenire le fuoriusci di petrolio che possono causare contaminazione da terra .

Comodità e sicurezza

Con una sottostazione compatta, non ci sono problemi con il trasferimento di attrezzature, né è necessario distruggere o ricostruire una stazione tradizionale . questa unità è costruita in modo compatto e la sua mobilità fornisce la massima comodità . e ultimo ma non da meno da meno, ha caratteristiche di sicurezza come un conduttore a terra completamente contenuto, attrezzature per olio costruite, conduttori coperti a terra, e pochissime parti epubi Fornisce un ambiente senza pericoli per tutti coloro che lo circondano .

Struttura della sottostazione compatta

1. quadro ad alta tensione

I quadri ad alta tensione possono utilizzare l'isolamento in gas SF6, l'isolamento in gas per la protezione ambientale, i quadri a isolamento solido per reti anulari e i quadri a isolamento ad aria sigillati atmosferici. La direzione del canale di sfogo della pressione del quadro ad alta tensione dovrebbe essere verso il fossato per cavi.

2. trasformatore

Si consiglia di utilizzare trasformatori immersi in termini di energia e rispettosi dell'ambiente, completamente sigillati (fogli di acciaio al silicio / leghe amorfo) per il modulo di trasformatore . I parametri specifici dovrebbero soddisfare i requisiti di GB 1094, GB / T 6451 e GB 20052.}

Capacità nominale 400KVA, 500KVA, 630KVA .

3. dispositivo di distribuzione di alimentazione a bassa tensione

Se il terminale di automazione è configurato, lo spazio interno del trasformatore di box dovrebbe essere sufficiente per installare il gabinetto secondario indipendente dell'unità pubblica DTU .

Una corrente e un voltmetro devono essere installati sul lato della linea in arrivo a bassa tensione .

Quando la capacità della barra del bus principale sul lato a bassa tensione è 400kVA, si consiglia la corrente nominale della barra del bus principale sul lato a bassa tensione. Si consiglia la barra del bus principale sul lato a bassa tensione.

Specifiche di sottostazione compatta

Descrizione		Unità	Dati
Compartimento HV	Frequenza nominale	Hz	50
	Tensione nominale	kv	6 10 35
	Tensione operativa massima	kv	6.9 11.5 40.5
	Tensione di resistenza della frequenza di alimentazione	kv	32/36 42/48 95/118
	(fase a terra e tra fasi)/ frattura del connettore	kv	32/36 42/48 95/118
	Impulso Lightning Restringi la tensione	kv	60/70 75/85 185/215
	(fase a terra e tra fasi)/ frattura del connettore	kv	60/70 75/85 185/215
	Corrente nominale	A	400 630
	Valutazione di breve durata resisti alla corrente	Ka	12.5(2S) 16(2S) 20(2S)
	Picco di picco valutato Restringi la corrente	Ka	32.5 40 50
Compartimento LV	Tensione nominale	V	380 200
	Corrente nominale del circuito principale	A	100-3200
	Valutazione di breve durata resisti alla corrente	Ka	15 30 50
	Picco di picco valutato Restringi la corrente	Ka	30 63 110
	Corrente di ramo	A	10 - 800
	Numero di circuiti di ramo	/	1 - 12
	Capacità di compensazione	Kva r	0 - 360
Trasformatore	Capacità nominale	kva	50-2000
	Impedenza del corto circuito	%	4 6
	TAPPING RANGE	/	±2×2.5% ±5%
	Simbolo del gruppo di connessione	/	Yyn 0 dyn11

Applicazioni di sottostazioni compatte

Le sottostazioni compatte trovano applicazioni in una vasta gamma di settori e impostazioni:

01/

Aree urbane:

In aree urbane densamente popolate, lo spazio è limitato . le sottostazioni compatte sono una soluzione eccellente per fornire una distribuzione di potenza affidabile senza occupare spazio eccessivo .

02/

Complessi commerciali e industriali:

Queste sottostazioni sono comunemente usate in contesti commerciali e industriali, in cui un alimentatore stabile è fondamentale per le operazioni .

03/

Sviluppi residenziali:

Le sottostazioni compatte possono essere integrate nei quartieri residenziali, garantendo un alimentatore affidabile alle case senza interrompere il panorama locale .

04/

Posizioni remote:

In aree remote o isolate, in cui l'accesso all'infrastruttura elettrica è impegnativo, le sottostazioni compatte possono fornire una soluzione efficiente e autonoma .

05/

Installazioni temporanee:

Per requisiti di potenza temporanei, come cantieri o eventi, le sottostazioni compatte possono essere distribuite in modo rapido e semplice .

Suggerimenti di manutenzione per sottostazioni compatte

1. assicurando che la fondazione sia ferma, i fori sono bloccati e il gabinetto non ha umidità .

2. se il dispositivo di messa a terra è completo e connesso bene . se la resistenza di messa a terra soddisfa i requisiti .

3. Esiste qualche cambiamento nell'ambiente esterno . influisce sulla sicurezza del traffico e dei pedoni?

4. Controlla tutti i carichi di alimentazione . se il carico trifase è bilanciato o un fenomeno di carico eccessivo, se l'indicazione della posizione dell'interruttore e dello strumento è corretta, se il dispositivo di controllo funziona normalmente .}

5. La rimozione della polvere all'interno della stanza del trasformatore dovrebbe essere eseguita una volta ogni due anni . La superficie del corpo del mobile della sala ad alta pressione e la sala a bassa pressione e la superficie della scatola del gas può essere pulita con tessuto bagnato . nella stanza del trasformatore, viene utilizzata la pulizia dell'aria o l'aspirapolvere per la rimozione della polvere.

6. manutenzione giornaliera e revisione della ventola per verificare il funzionamento della ventola . se la ventola non è in funzione, utilizzare il controller di temperatura e umidità, impostarla al di sotto della temperatura esistente e avviare l'ispezione della ventola .

7. manutenzione e riparazione dell'interruttore ad alta tensione e del meccanismo di funzionamento dell'interruttore a bassa tensione

(1) Controllare il puntatore del barometro . È nell'area verde? Se si trova nell'area rossa, apri e chiudi l'operazione . notifica al produttore di affrontarlo immediatamente .

(2) Per la lubrificazione delle parti meccaniche, i test di funzionamento separati e combinati possono essere eseguiti dopo il completamento della lubrificazione con grasso di base di litio universale (burro) .

(3) I test di routine di cavi e fulmini devono essere condotti in base ai requisiti dei test di routine . conduci test di isolamento e corrente di perdita di corrente per cavo e fulmini arr-ester .

9. manutenzione della striscia terminale, la riga del terminale può liberarsi a causa dell'espansione del calore e della contrazione del freddo, l'ispezione annuale dovrebbe essere condotta per r-tennare tutti i terminali nella sala terminale . Nota: prima di rifestare, assicurati che sia il circuito AC primario che il circuito secondario siano alimentati per evitare lo shock elettrico!

10. Note per la manutenzione della sottostazione compatta

(1) La porta della scatola è dotata di un meccanismo antivento, che è per garantire che sia tenuto in uno stato completamente aperto . quando si chiude la porta della scatola, la radice del meccanismo antivento deve essere sollevata verso l'alto, e quindi la porta non può essere strappata, in modo da impedire la deformazione del meccanismo o della porta e influenzare il suo uso normale.

;

(4) Il cappuccio a prova di polvere dotato dell'unità principale dell'anello non può sostituire il cappuccio di isolamento .

(5) Non è consentito utilizzare alcuna spina di cortocircuito per inserire il foro di prova durante il funzionamento . altrimenti, il sensore di tensione verrà danneggiato .

(6) L'interruttore di isolamento a bassa tensione può essere gestito solo nella posizione sbloccata . Non forzare e trascinare!

La nostra fabbrica

La nostra fabbrica copre un'area di 33.300 metri quadrati, con una superficie di costruzione totale di 6.100 metri quadrati . che attualmente ci sono 260 dipendenti, tra cui 18 tecnici che sono stati impegnati nella ricerca e nello sviluppo di prodotti di trasformatore per molti anni e hanno sviluppato in una scala di alta qualità in una scala di alta qualità. Enterprise quella capacità di produzione annuale di oltre 1000 mVA, integrazione della progettazione, produzione e vendite di trasformatori di tipo secco a base aperto, trasformatori di tipo a secco a secco a resina epossidica, trasformatori in lega amorfa e trasformatori speciali .}

Il nostro certificato

La nostra azienda ha superato la certificazione ISO 9001-2008 International Standard Quality Management System . Tutti gli indicatori di performance dei prodotti hanno raggiunto gli standard nazionali pertinenti e gli standard internazionali .

I trasformatori di alimentazione immersi di petrolio e trasformatori di tipo secco hanno approvato il rapporto di test del Centro nazionale di supervisione e ispezione per la qualità del prodotto che risparmia energia; Set completi di interruttore a bassa tensione (GGD2) (GCK) ha superato il test della certificazione di coazione cinese (CCC) dall'Ufficio di qualità e supervisione tecnica dello stato per i prodotti elettrici; Tipo di elaborazione in metallo interno in metallo Kyn28a -12 / 1250-31.5, fisso unità ad anello accumulato in metallo AC XGN 15-12 / 1250-31.5 e XGN15 Leadri a commutazione metallici hanno superato il test della supervisione della qualità nazionale e il centro di ispezione per il centro di elettrico ad alta volpe.

FAQ

D: Come funziona una sottostazione compatta?

A: Le sottostazioni compatte hanno barre di bus per dividere il potere per la distribuzione . Ci sono barre dense di rame a cui diversi circuiti di distribuzione sono collegati da bulloni e noci . Sono chiamate barre di bus . dispositivi di sicurezza come fusibili e interruzioni di circuito .}}

D: Quali sono i vantaggi della sottostazione del trasformatore compatto?

A: rispetto a una sottostazione convenzionale, una sottostazione compatta offre maggiori vantaggi come una riduzione della durata della costruzione, requisiti di spazio ridotti e una maggiore sicurezza .

D: Qual è la gamma di sottostazioni compatte?

A: L'intervallo standard è da 160 KVA a 1600 kVA 11 e 33 kV Tentages Classe .

D: Quali sono i tipi di sottostazione compatta?

A: Le sottostazioni compatte possono anche essere classificate come sottostazioni unitatte, sottostazioni solari "PV Box" e in qualche modo trasformatori montati su pad . sono tutti progettati per ridurre i requisiti di spazio, evitare l'assemblaggio di campo di componenti critici e ridurre i costi di gestione del campo .}

D: Dove viene utilizzata la sottostazione compatta?

A: Sono usati per la correzione del fattore di potenza e dei circuiti di protezione della sottostazione . Questi fungono da fonte di potenza reattiva . in breve, sono una differenza di fase più bassa in mezzo alla tensione e alla corrente .

D: Qual è la differenza tra trasformatore e sottostazione compatta?

A: La sottostazione è installata su un basamento e il trasformatore è generalmente montato sopra l'involucro . che le sottostazioni secondarie compatte sono comunemente usate nelle aree urbane, nelle industrie, negli edifici commerciali e nelle aree residenziali in cui lo spazio è limitato e la domanda di alimentazione affidabile ed efficiente è elevata .}

D: Qual è la sottostazione compatta?

A: Una sottostazione compatta è generalmente una sottostazione esterna incorporata in un involucro metallico, in cui ogni elemento dell'attrezzatura elettrica si trova molto vicino l'uno all'altro per creare una dimensione dell'impronta relativamente più piccola della sottostazione .

D: Qual è il test della sottostazione compatta?

A: Misurazioni della resistenza allo avvolgimento . misurazioni del rapporto e polarità . Eccionali perdite di corrente e nessuna perdita di carico . Misurazioni di impedenza e perdite di carico .

D: Quanti trasformatori in una sottostazione?

A: Mentre una sottostazione del trasformatore secondario è composta da due o tre trasformatori, questi trasformatori possono servire approssimativamente per 150–300 clienti .

D: Quali sono i fattori che influenzano la sottostazione?

A: I sette fattori principali considerati sono: Impatto di alimentazione, Impatto di trasmissione secondaria, Viaggi di alimentazione, fattori geografici, Preparazione del sito, Costo del terreno e esposizione meteorologica .

D: Perché i trasformatori di potenza sono usati in sottostazione?

A: I trasformatori di potenza sono essenziali per ridurre al minimo le perdite di energia sostanziali, a causa dell'effetto di Joule, nella trasmissione di grandi quantità di potenza elettrica su lunghe distanze convertendola in corrente ad alta tensione, quindi abbassandola in una corrente a bassa tensione più sicura {{2}

D: Cos'è un alimentatore in una sottostazione?

A: Un alimentatore è un conduttore che collega la stazione di generazione localizzata sotto-stazione (o.) all'area in cui la potenza deve essere distribuita . in generale, non è prelevato alcun tocco dall'alimentatore in modo che la corrente in essa rimanga .

D: Come è aumentata la tensione in una sottostazione?

A: un trasformatore 'grad up' aumenta la tensione . Un trasformatore è un dispositivo usato per aumentare o ridurre la tensione della corrente elettrica .

D: Quanto durano i trasformatori di sottostazioni?

A: La durata tipica di un trasformatore pieno di olio è di circa 20-30 anni, ma alcuni modelli ad alta tensione che sono conservati in condizioni incontaminate possono durare 50 o 60 anni!

D: Una sottostazione è un trasformatore?

A: Un trasformatore è una macchina elettrica che aumenta o abbasserà, la tensione . Una sottostazione è una posizione in cui la trasformazione e/o la commutazione avviene . nella sua forma più semplice, una sottostazione può essere un trasformatore montato su polo o pad, insieme alle sue apparecchiature protettive (HV e FUSE LV).

D: È possibile rimuovere una sottostazione?

A: Puoi richiedere apparecchiature come cavi, linee elettriche aeree, poli e sottostazioni da spostare . Questo potrebbe essere quello di far posto a nuovi edifici o infrastrutture .

D: Le sottostazioni creano potenza?

A: A causa della progettazione dell'attrezzatura che le sottostazioni contengono, non producono un significativo campo elettrico esterno ., tuttavia, generano un campo magnetico .

D: Qual è il ruolo della manutenzione della sottostazione?

A: ispezionare, testare, installare, mantenere e riparare apparecchiature elettriche di sottostazione, interruttori, trasformatori, riluttanti, interruttori di pausa, metri, batterie, caricabatterie e relè di protezione e controllo .

D: Perché è importante la manutenzione della sottostazione?

A: La manutenzione preventiva a sottostazione elettrica regolare riduce il rischio di fallimento catastrofico, che consente di dormire in modo solido . Le ispezioni di manutenzione della sottostazione includono il test, la riparazione e la sostituzione di apparecchiature di sottostazione vitali e pianificare le attività di manutenzione imminenti tramite una lista di controllo di manutenzione preventiva .}

D: Qual è la sala di controllo in una sottostazione?

A: La sala di controllo ospita anche più pannelli di controllo, display elettronici e apparecchiature ausiliarie come banche della batteria, apparecchiature SCADA/Comunicazione, relè ecc. Che vengono utilizzati per il monitoraggio delle apparecchiature dei quadri .
