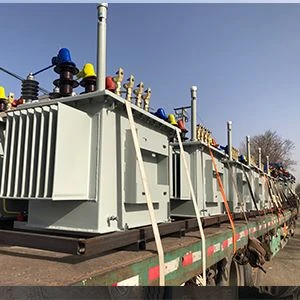

Trasformatore trifase da 200 KVA

POSSIAMO FORNIRE UN SERVIZIO DI PERSONALIZZAZIONE SECONDO I VOSTRI REQUISITI DEI PARAMETRI.

PLS INVIARE L'INCHIESTA A NOI ORA.

Parametro tecnico del trasformatore trifase da 200 KVA

Parti del trasformatore trifase da 200 KVA:
Nucleo
Laminazione di acciaio elettrico a grani orientati laminata a freddo a bassa perdita della migliore qualità. Le piastre del nucleo dovranno essere isolate l'una dall'altra per ridurre al minimo la perdita del nucleo e il nucleo dovrà essere tenuto insieme da bulloni e piastre di bloccaggio, tutti adeguatamente isolati. il nucleo completo dovrà essere dotato di occhielli di sollevamento e dovrà essere rinforzato e supportato per impedirne il movimento.
Avvolgimento
devono essere completamente isolati con un isolamento di classe A in grado di resistere alla tensione più alta di 12,5 KV.
Serbatoio principale
Dovrà essere una struttura saldata in acciaio dolce con spessore minimo della piastra:
Superiore: 5 mm
Fondo: 5 mm
Lati: 4 mm
Radiatore: 1,2 mm
Tipo ondulato: 1,2 mm
Guarnizioni e giunti
Tutte le guarnizioni dovranno avere come base sughero o materiale simile, delimitate da materiale sintetico o gomma resistente all'olio. Non sono ammesse guarnizioni in materiali sintetici semplici.
Disposizioni dei terminali lato alta tensione
Boccole da esterno Linea superficiale da 440 mm completa di dadi, controdadi, rondella e
capicorda a compressione per conduttore in rame da 50 mmq. Distanza tra i centri fase-fase 270 mm.
Disposizioni dei terminali lato BT

Boccole da esterno complete di dadi, controdadi, rondella e capicorda a compressione per cavi a 4 conduttori 185 mmq. Distanza tra i centri fase-fase 150 mm.

Raccordi per trasformatori trifase da 200 KVA
Serbatoio conservatore:dovrà essere fornito completo di tappo di riempimento e valvola di scarico
Alette di sollevamento:sarà fornito
Sfiato:dovranno essere a prova di vandalo e adatti alle condizioni climatiche. Lo sfiato del gel di silice deve essere progettato liberamente e deve essere di una taglia più grande del normale per evitare la necessità di frequenti sostituzioni del gel.
Indicatore del livello dell'olio:sarà di tipo prismatico per una chiara indicazione del livello dell'olio, preferibilmente in vetro, sarà sostituibile e sarà posizionato sul lato del conservatore
Valvola di scarico del serbatoio principale:sarà fornito
Dal conservatore alla valvola del serbatoio principale:Sarà fornito
Termometro:Tipo di quadrante con indice di massima lettura
